Alternator to kluczowy element w układzie elektrycznym samochodu, ale jego podłączenie może być prawdziwą zagadką dla wielu kierowców. W tym poradniku rozwiejemy wszelkie wątpliwości! Krok po kroku przeprowadzimy Cię przez proces podłączania alternatora, wyjaśniając jego schemat i funkcje. Niezależnie od tego, czy jesteś początkującym mechanikiem, czy po prostu chcesz lepiej zrozumieć swój pojazd, ten artykuł dostarczy Ci niezbędnej wiedzy.
Kluczowe wnioski:- Alternator przekształca energię mechaniczną w elektryczną, zasilając akumulator i układy elektryczne pojazdu.
- Prawidłowe podłączenie alternatora wymaga dokładnego przestrzegania schematu i użycia odpowiednich narzędzi.
- Regularna diagnostyka i konserwacja alternatora znacząco wpływają na jego wydajność i żywotność.
Budowa alternatora: główne elementy i ich funkcje
Schemat alternatora to fascynujący układ, który warto zrozumieć. Alternator składa się z kilku kluczowych elementów, które współpracują ze sobą, aby przekształcić energię mechaniczną w elektryczną. Przyjrzyjmy się bliżej tym częściom.
Głównym elementem jest wirnik, zwany również rotorem. To on obraca się wewnątrz alternatora, generując pole magnetyczne. Stojan, czyli nieruchoma część, otacza wirnik i zawiera uzwojenia, w których indukowany jest prąd elektryczny. Regulatory napięcia dbają o utrzymanie stałego napięcia wyjściowego, niezależnie od prędkości obrotowej silnika.
Diody prostownicze to kolejny istotny element. Przekształcają one prąd przemienny wytwarzany w stojanie na prąd stały, który jest niezbędny do ładowania akumulatora i zasilania systemów elektrycznych pojazdu. Zrozumienie tych elementów jest kluczowe przy analizie schematu podłączenia alternatora.
Rodzaje alternatorów stosowanych w samochodach
W świecie motoryzacji spotykamy różne typy alternatorów, dostosowane do specyficznych potrzeb pojazdów. Najpopularniejsze są alternatory kompaktowe, które dzięki swojej niewielkiej masie i rozmiarom świetnie sprawdzają się w nowoczesnych, ciasno upakowanych komorach silnika.
Alternatory z wbudowanym regulatorem to kolejny powszechny typ. Ich zaletą jest zintegrowanie wszystkich komponentów w jednej obudowie, co upraszcza schemat alternatora i ułatwia montaż. W pojazdach o wysokich wymaganiach energetycznych, takich jak luksusowe limuzyny czy samochody z rozbudowanymi systemami multimedialnymi, stosuje się często alternatory o zwiększonej mocy.
Warto wspomnieć też o alternatorach z układem "smart charging", które potrafią dostosować swoją pracę do aktualnego zapotrzebowania na energię, oszczędzając paliwo. Niezależnie od typu, każdy alternator schemat podłączenia ma swoje specyficzne cechy, które trzeba uwzględnić podczas instalacji.
Czytaj więcej: Prosty przewodnik: jak wymienić filtr oleju w Volkswagen Golf 5

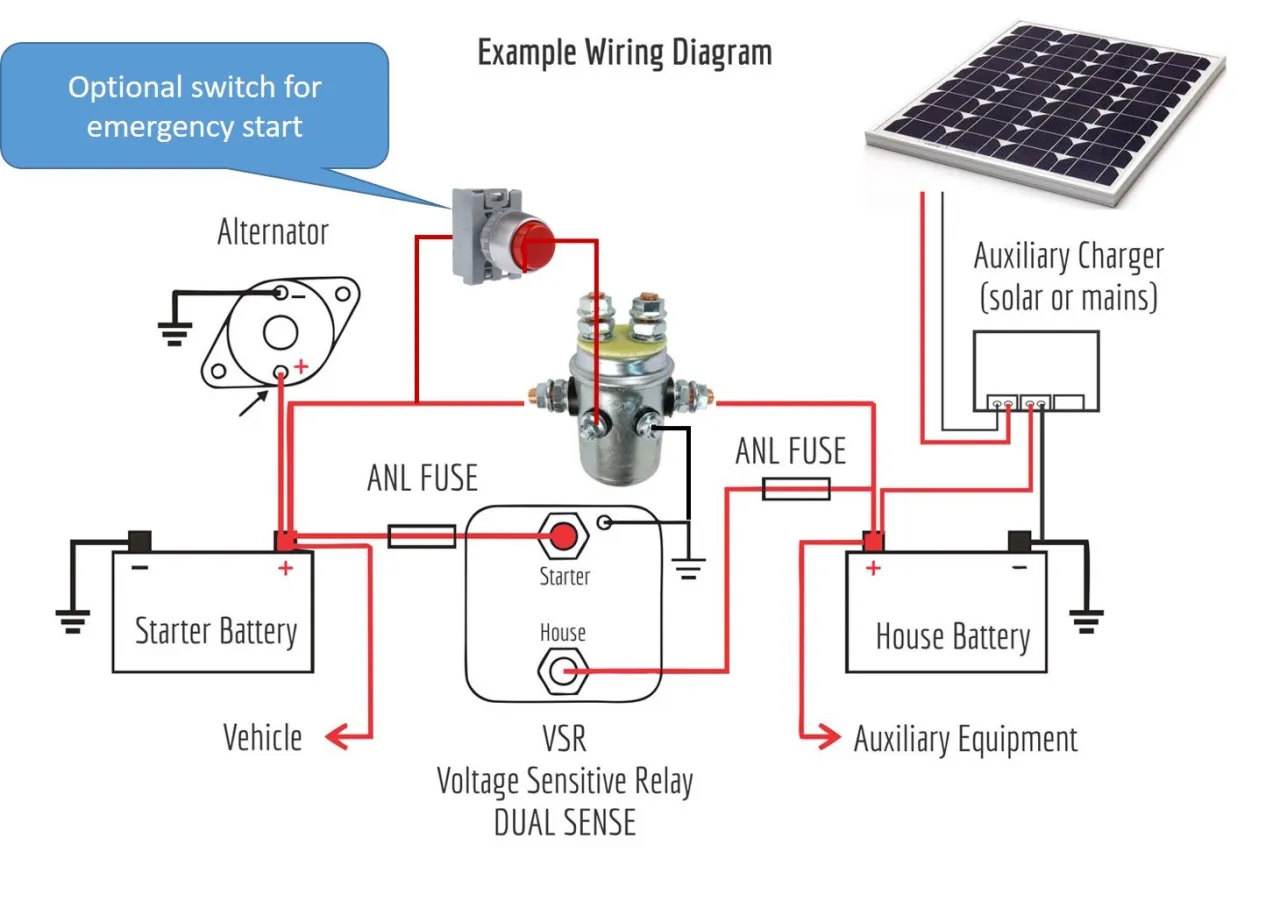

Schemat podłączenia alternatora: krok po kroku
Podłączenie alternatora może wydawać się skomplikowane, ale postępując zgodnie z schematem podłączenia alternatora, można to zrobić sprawnie i bezpiecznie. Zacznijmy od odłączenia ujemnego zacisku akumulatora - to kluczowy krok dla naszego bezpieczeństwa.
Następnie, kierując się schematem alternatora, zlokalizuj główny przewód zasilający. Zwykle jest to gruby kabel łączący alternator z akumulatorem. Podłącz go do odpowiedniego zacisku na alternatorze, zazwyczaj oznaczonego jako "B+" lub "BAT". Kolejny ważny element to przewód wzbudzenia, często oznaczony jako "D+" lub "61". Jego zadaniem jest aktywacja alternatora po uruchomieniu silnika.
Po prawidłowym podłączeniu wszystkich przewodów, sprawdź jeszcze raz połączenia, porównując je ze schematem. Gdy masz pewność, że wszystko jest na swoim miejscu, możesz ponownie podłączyć akumulator i uruchomić silnik, aby przetestować działanie alternatora.
Narzędzia i materiały potrzebne do montażu alternatora
Przystępując do montażu alternatora, warto przygotować odpowiedni zestaw narzędzi. Podstawowe wyposażenie to klucze nasadowe i płaskie w różnych rozmiarach - będą niezbędne do odkręcenia i przykręcenia śrub mocujących. Nie zapomnij o śrubokręcie, który przyda się do regulacji napięcia paska napędowego.
Multimetr to narzędzie, bez którego trudno wyobrazić sobie pracę z schematem alternatora. Pozwoli on na sprawdzenie napięcia i prądu w różnych punktach układu. Warto też zaopatrzyć się w szczypce do zdejmowania izolacji z przewodów oraz zaciskarkę do końcówek kablowych - przydadzą się, jeśli zajdzie potrzeba wymiany lub naprawy okablowania.
- Klucze nasadowe i płaskie
- Śrubokręt
- Multimetr
- Szczypce do zdejmowania izolacji
- Zaciskarka do końcówek kablowych
Nie zapominajmy o materiałach eksploatacyjnych. Przyda się smar do łożysk, pasta przewodząca do połączeń elektrycznych oraz taśma izolacyjna. Jeśli wymieniasz cały alternator, może być konieczny nowy pasek napędowy. Mając to wszystko pod ręką, będziesz dobrze przygotowany do pracy z alternator schemat podłączenia.
Najczęstsze problemy przy podłączaniu alternatora
Mimo starannego postępowania zgodnie ze schematem alternatora, czasami pojawiają się problemy. Jednym z najczęstszych jest nieprawidłowe napięcie paska napędowego. Zbyt luźny pasek powoduje niedostateczne ładowanie, a zbyt napięty może uszkodzić łożyska alternatora.
Innym częstym błędem jest nieprawidłowe podłączenie przewodów. Zamiana miejscami przewodu wzbudzenia z przewodem czujnika może prowadzić do braku ładowania lub uszkodzenia regulatora napięcia. Warto zawsze dokładnie sprawdzać schemat podłączenia alternatora, zwłaszcza gdy mamy do czynienia z mniej znanym modelem.
Problemy mogą też wynikać z uszkodzonych lub skorodowanych złączy. Nawet jeśli schemat podłączenia alternatora Bosch jest poprawny, słabe połączenie elektryczne może znacząco obniżyć wydajność lub całkowicie uniemożliwić pracę alternatora. Regularna kontrola i czyszczenie połączeń to klucz do długotrwałej, bezproblemowej pracy.
Diagnostyka i testowanie poprawności instalacji
Po zainstalowaniu alternatora zgodnie ze schematem alternatora, kluczowe jest przeprowadzenie szczegółowej diagnostyki. Zacznij od prostego testu: uruchom silnik i sprawdź, czy kontrolka ładowania na desce rozdzielczej gaśnie. Jeśli nie, może to wskazywać na problem z podłączeniem lub działaniem alternatora.
Kolejnym krokiem jest pomiar napięcia na akumulatorze przy pracującym silniku. Prawidłowa wartość powinna wynosić między 13,8 a 14,4 V. Jeśli jest niższa, alternator może nie ładować wystarczająco, a jeśli wyższa - może to prowadzić do przeładowania akumulatora.
Warto też przeprowadzić test obciążeniowy. Włącz wszystkie odbiorniki prądu w samochodzie (światła, radio, klimatyzację) i sprawdź, czy napięcie nie spada poniżej 13 V. Jeśli tak się dzieje, może to oznaczać, że alternator nie radzi sobie z obciążeniem i wymaga dalszej diagnostyki lub wymiany.
Konserwacja i wydłużanie żywotności alternatora
Prawidłowa konserwacja alternatora to klucz do jego długotrwałej i efektywnej pracy. Regularnie sprawdzaj napięcie paska napędowego - powinien uginać się nie więcej niż 1-1,5 cm pod naciskiem kciuka. Zbyt luźny pasek może powodować niedostateczne ładowanie, a zbyt napięty - przedwczesne zużycie łożysk.
Czystość to kolejny ważny aspekt. Regularnie oczyszczaj alternator z kurzu i brudu, zwracając szczególną uwagę na otwory wentylacyjne. Zablokowana wentylacja może prowadzić do przegrzewania się urządzenia i skrócenia jego żywotności. Pamiętaj też o sprawdzaniu połączeń elektrycznych - korozja lub poluzowane zaciski mogą znacząco wpłynąć na wydajność alternatora.
- Regularnie sprawdzaj napięcie paska napędowego
- Utrzymuj alternator w czystości, dbając o drożność otworów wentylacyjnych
- Kontroluj stan połączeń elektrycznych, eliminując korozję i luźne zaciski
Warto też zwrócić uwagę na styl jazdy. Częste krótkie trasy, szczególnie zimą, mogą nie pozwalać na pełne naładowanie akumulatora, co z kolei zwiększa obciążenie alternatora. Planuj od czasu do czasu dłuższe przejazdy, aby dać alternatorowi szansę na pełne naładowanie akumulatora. Stosując się do tych zasad, możesz znacząco wydłużyć żywotność swojego alternatora i uniknąć niespodziewanych awarii.
Podsumowanie
Zrozumienie schematu alternatora i jego prawidłowe podłączenie są kluczowe dla sprawnego działania układu elektrycznego pojazdu. Należy pamiętać o dokładnym przestrzeganiu instrukcji montażu, używaniu odpowiednich narzędzi oraz regularnej konserwacji. Właściwa diagnostyka i testowanie po instalacji zapewnią optymalną pracę alternatora.
Najważniejsze aspekty to: znajomość budowy i rodzajów alternatorów, umiejętność interpretacji schematu podłączenia, świadomość potencjalnych problemów podczas montażu oraz wiedza o metodach konserwacji. Przestrzeganie tych zasad przyczyni się do wydłużenia żywotności alternatora i zapewni niezawodność układu elektrycznego samochodu.
